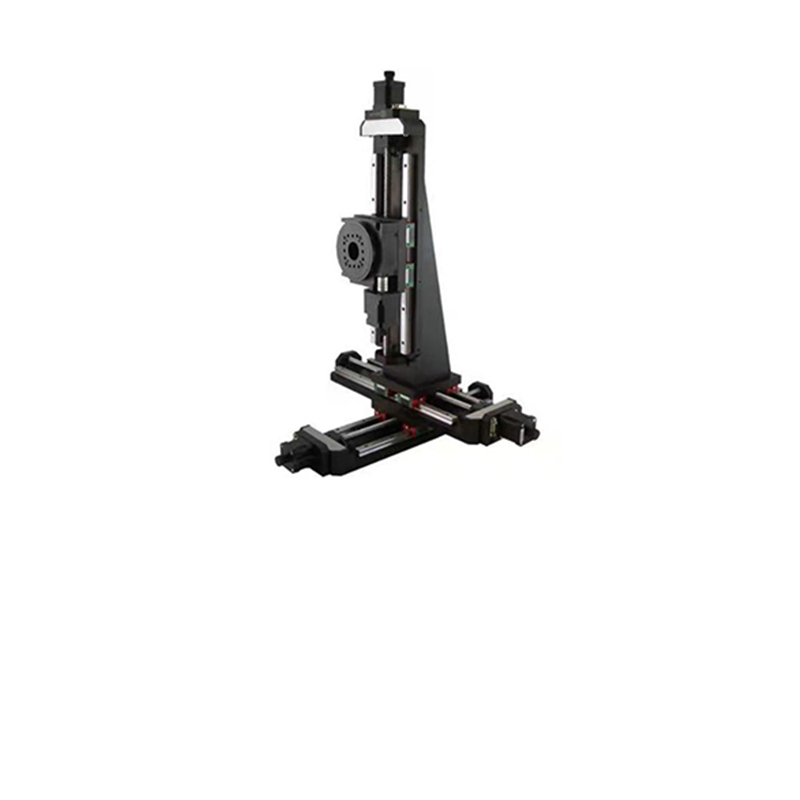

高精度電動位移臺與氣動探針結合，形成了一個先進的系統，可以用于固定點的測試、 直線布點測試、矩形截面測試以及自定義截面測試。該系統具備出色的位移精度 ，達 到±0.01mm 的水平 ，還能以±0.01°的轉角精度進行精確角度控制。這種高精度的電 動位移臺在實驗室和工業環境中廣泛應用 ，能夠提供精細的位移控制?？刂葡到y(tǒng)具有 高度可編程性 ，可以根據測試需求靈活調整參數和運動方式。
規格表 Specification
技術指標 | 參數 |
產品型號 | HF-MCS-04 |
軸數 | 4 |
行程 | X300mm；Y300mm；Z200mm； Rx360° |
臺面尺寸 | 平移臺 120x125mm ，旋轉臺Ф200mm |
驅動方式 | 高精密線性滑塊導軌 ，高精密滾珠螺桿（導程 2/4/5mm） （平移臺） ；蝸輪蝸桿（旋轉臺） |
分辨率 | 0.01mm/0.01° |
最大速度 | 平移臺 40mm/sec；旋轉臺 20°/s |
重復定精度 | 平移臺±0.01mm；旋轉臺 0.05° |
步進電機 | 57（ 1.8°) 步進電機 3.5N.m |
傳動比 | 旋轉臺 180:1 |
中心負載 | 水平 50kg ，豎直 20kg |
工作條件 | 環境溫度： -10～50℃ 環境濕度 ：0%～95%RH（無凝結、無結露） |
備注 | 可選加裝抱閘裝置/加裝防塵罩/加裝光柵尺/更換伺服電機 |
功能特點 Features
1.采用先進的電動驅動系統 ，實現高分辨率和穩定的位移控制。 2.多功能控制系統支持多種運動模式和靈活的速度調整。
3.多軸設計 ，包括水平、垂直和前后方向的精確調整 ，以及旋轉軸實現角度控制。 4.易于集成到自動化測試流程中 ，提高效率和數據準確性。
5.可根據實際使用需求定制各類結構 ，配合對應運動控制器使用。
